Cinturón de malla metálica: tipos, aplicaciones y guía de selección

Una correa de malla metálica falla más a menudo por un desajuste con el proceso que por el desgaste normal. En un horno continuo, la correa debe sobrevivir a la curva de temperatura, transportar las piezas y mantener su geometría durante cientos de horas de funcionamiento. Si la correa es demasiado débil, demasiado pesada o demasiado abierta para la carga, se producirán estiramientos, problemas de seguimiento y tiempos de inactividad no planificados. Si se adapta al proceso, funcionará silenciosamente durante mucho tiempo.

El problema es que la mayoría de los compradores se centran en el precio por metro cuadrado en lugar de en la interacción entre la construcción de la cinta y el ciclo del horno. Esa interacción determina si reemplaza la correa cada pocos meses o cada pocos años. La elección correcta de una correa de malla metálica comienza por el horno y las piezas, no por el precio de catálogo.

Esta guía compara las principales construcciones de bandas, explica cómo se utilizan en sinterización, soldadura fuerte, tratamiento térmico, secado y congelación rápida, y explica los factores de selección prácticos que son importantes antes de realizar un pedido.

Tipos de construcción de correas de malla metálica y cuándo usarlas

Los cinturones de malla metálica no son un solo producto. La construcción determina cómo se flexiona la correa alrededor de los rodillos de los extremos, cuánta área abierta proporciona y cuánta carga puede transportar sin distorsión. La mayoría de las correas de malla metálica industriales se dividen en una de tres familias de estructuras.

Cinturones de malla metálica de tejido equilibrado

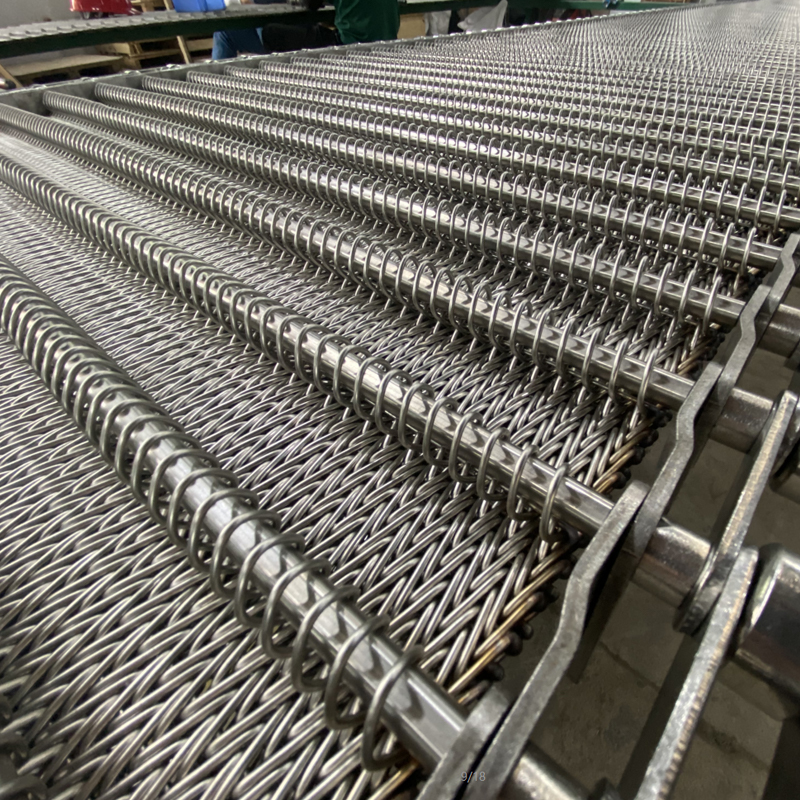

Los tejidos equilibrados utilizan alambres en espiral izquierdo y derecho conectados por varillas transversales onduladas. Esto proporciona una superficie plana y estable con buena permeabilidad al aire. Las correas de tejido equilibrado son la opción estándar para hornos de sinterización, hornos de soldadura fuerte, líneas de recocido y transportadores de secado donde las piezas necesitan una exposición uniforme al calor y donde la carga es relativamente ligera y está distribuida uniformemente.

Correas de malla metálica accionadas por cadena

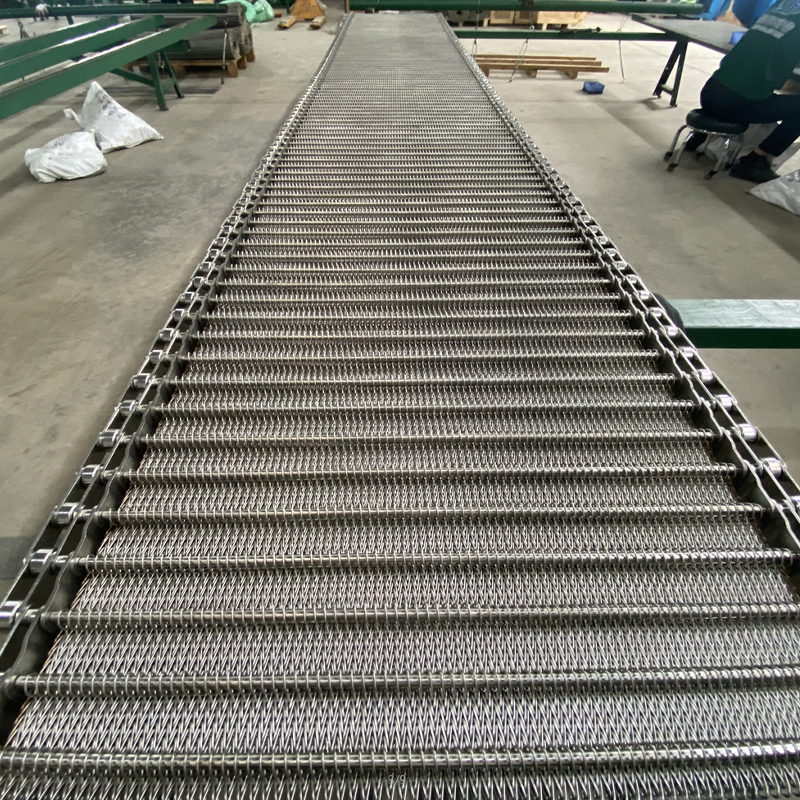

Los cinturones de malla de cadena agregan cadenas laterales o bordes de cadena integrados a la superficie tejida. La cadena proporciona un acoplamiento positivo con las ruedas dentadas, lo que evita el deslizamiento y mejora el seguimiento en recorridos transportadores más largos. Si la línea transporta componentes pesados, como piezas forjadas de automóviles o piezas densas de pulvimetalurgia, una construcción accionada por cadena suele ser la opción más segura.

Cinturones elevadores y de malla de elevación.

Las cintas elevadoras están diseñadas para transportadores inclinados y secciones de elevación. A menudo incorporan aletas, protecciones laterales o características especiales de superficie que evitan que las piezas se deslicen hacia atrás. En los talleres de tratamiento térmico, las correas de malla elevadoras se utilizan comúnmente para mover sujetadores, cojinetes y pequeñas piezas mecanizadas entre las etapas del proceso.

Aplicaciones de correas de malla metálica en procesos de hornos

Los diferentes procesos del horno generan diferentes exigencias sobre la cinta. La misma correa de malla metálica que funciona en un horno de secado liviano puede fallar rápidamente en un horno de soldadura fuerte con ensamblajes de cobre pesados ​​y residuos de fundente agresivos. Adaptar la correa al proceso es el núcleo de la tarea de selección.

Correas de malla para hornos de sinterización

La sinterización produce un flujo continuo de piezas que se mueven lentamente a través de una zona larga y calentada. La correa de malla metálica que las sostiene debe soportar el peso de las piezas, así como la expansión térmica durante el calentamiento y enfriamiento. Las líneas de pulvimetalurgia, las líneas de sinterización de cerámica y las líneas de sinterización de componentes electrónicos dependen de correas que mantienen una superficie estable para que las piezas no se muevan ni caigan a través de las aberturas de la malla. Para piezas de pulvimetalurgia de automóviles, la correa también debe tolerar cargas de alta densidad y ciclos de calentamiento repetidos. Fabricantes como Yangzhou Yafei ofrecen productos dedicados Correas de malla para horno de sinterización de piezas de automóviles Diseñado en torno a la estabilidad dimensional de piezas metálicas densas.

Proveedores de correas de malla para hornos de sinterización de piezas automotrices al por mayor, fábrica - Yang Yangzhou Yafei Machinery Manufacturing Co., Ltd es una fábrica y proveedor mayorista de correas de malla para hornos de sinterización de piezas automotrices de China, de... Ver producto →

Correas de malla para hornos de soldadura fuerte

Los hornos de soldadura fuerte exponen la cinta transportadora a altas temperaturas, a residuos de aleaciones de soldadura fuerte y, en el caso de la soldadura fuerte de aluminio, a una atmósfera controlada que debe penetrar uniformemente alrededor de cada junta. La correa debe permanecer plana porque incluso una ligera variación de la superficie puede cambiar la forma en que el fundente moja la junta. Las líneas de soldadura fuerte de aluminio para radiadores, condensadores y evaporadores de automóviles son un caso típico en el que se selecciona la correa para que coincida con la disposición exacta del accesorio. Yafei's correas de malla de horno de soldadura fuerte de aluminio cubren varios componentes del intercambiador de calor, lo que los convierte en un punto de referencia útil para los compradores del sector de gestión térmica del automóvil.

Proveedores de correas de malla para hornos de soldadura fuerte de aluminio al por mayor, fábrica - Yangzhou Yafei Yangzhou Yafei Machinery Manufacturing Co., Ltd es una fábrica y proveedor de correas de malla para hornos de soldadura fuerte de aluminio al por mayor de China, detalles:... Ver producto →

Correas de malla para hornos de tratamiento térmico

El enfriamiento, revenido, normalización, recocido y procesamiento brillante implican calentamiento, enfriamiento rápido o condiciones de atmósfera controlada. En los hornos de enfriamiento, la correa puede transportar cojinetes y sujetadores a través de la cámara de calentamiento y luego liberarlos en el medio de enfriamiento. En el recocido brillante, la atmósfera protege el acabado superficial de las piezas de acero inoxidable, por lo que la cinta no debe introducir contaminación ni dejar marcas en el producto. Por lo tanto, las bandas de tratamiento térmico tienden a ser construcciones más pesadas y resistentes al calor con una calidad superficial constante.

Cintas de malla para procesamiento de alimentos

El secado y la congelación rápida no son procesos de tratamiento térmico a alta temperatura, pero crean diferentes riesgos: humedad, productos químicos de limpieza y cambios de temperatura. Una cinta de secado de alimentos debe permitir la circulación del aire manteniendo estables los productos pequeños en la superficie. Las correas de congelación rápida funcionan a bajas temperaturas, lo que hace que la flexibilidad y la resistencia a la fragilidad sean importantes. Para los procesadores que manipulan bocadillos, hierbas, mariscos, carnes, frutas y verduras, la superficie de la banda debe ser fácil de limpiar y dimensionalmente estable. Yafei's cintas transportadoras de secado de alimentos son parte de una línea más amplia de cintas de malla para la industria alimentaria que también incluye cintas de congelación rápida y cintas transportadoras para líneas de montaje.

Proveedores de cinta transportadora de secado de alimentos al por mayor, fábrica - Yangzhou Yafei Machiner Yangzhou Yafei Machinery Manufacturing Co., Ltd es una fábrica y proveedores de cintas transportadoras de secado de alimentos al por mayor de China, detalles: El secado de alimentos... Ver producto →

Cómo elegir un cinturón de malla metálica: factores clave de compra

No existe una fórmula única que se ajuste a cada pedido de correas de malla metálica, pero sí un orden claro de decisiones. Primero defina el entorno del horno, luego la carga mecánica, luego la geometría de la correa y finalmente el borde y el material de la correa.

Temperatura y atmósfera de trabajo.

La aleación de la correa debe soportar la temperatura máxima del horno, no solo el punto de ajuste, sino también los picos de calor radiante que ocurren cuando el horno funciona en ciclos. En hornos continuos, la cinta puede pasar largos períodos dentro de la zona calentada y luego salir por una sección de enfriamiento. La atmósfera importa tanto como la temperatura. Las atmósferas oxidantes, reductoras o portadoras de fundente pueden atacar la superficie de la correa y acortar su vida útil si la aleación no se selecciona para esa exposición específica. Las correas de malla de acero inoxidable son comunes, pero el grado exacto debe confirmarse en comparación con el entorno real del horno.

Peso de carga y distribución de carga.

Cada componente del cinturón añade peso y ese peso no siempre se distribuye uniformemente. Las piezas densas, como los componentes automotrices sinterizados o los sujetadores de acero, crean puntos de tensión localizados en la malla. Para cargas pesadas o concentradas, es más fácil justificar una construcción accionada por cadena o un tejido más apretado con un diámetro de alambre más pesado. El error clásico es seleccionar una correa basándose en la carga total por metro cuadrado ignorando cómo se colocan realmente las piezas. La carga desigual hace que la correa se desplace hacia un lado, se arrugue o se estire asimétricamente.

Apertura de malla y soporte parcial.

La abertura de la malla debe ser lo suficientemente pequeña para evitar que se caigan piezas pequeñas, pero lo suficientemente grande como para permitir que el calor o el aire frío lleguen a las piezas. Los compactos de pulvimetalurgia y las cerámicas electrónicas pueden requerir aberturas muy pequeñas. Las piezas más grandes con ciclos de horno largos pueden utilizar construcciones más abiertas, lo que reduce la masa térmica de la propia correa. Si está procesando pequeños sujetadores o pellets, puede ser necesaria una construcción de doble capa o una capa adicional de malla fina.

Ancho, largo y compatibilidad de las ruedas dentadas

El ancho de la cinta debe coincidir con la cámara del horno o el flujo del producto a través del transportador. Las correas más anchas requieren un mejor control de seguimiento y sistemas de transmisión más precisos. Para las correas de malla de cadena, el paso de la cadena debe estar alineado con las ruedas dentadas del horno. Comprar una correa basándose únicamente en el ancho y el diámetro del cable sin confirmar la disposición de la transmisión es una razón común de falla en la instalación.

Tratamiento de bordes

Los bordes de la correa afectan la forma en que la correa pasa por el horno. Los bordes tejidos son estándar, pero se prefieren los bordes soldados cuando es probable que la correa se deshilache o cuando el espacio libre del horno es reducido. Para transporte de servicio pesado, un borde reforzado puede evitar que el borde se doble y prolongar la vida útil. Pregunte al fabricante sobre las opciones de bordes antes de finalizar la especificación.

Prácticas de instalación y mantenimiento que prolongan la vida útil de la correa

Una correa de malla metálica que se instala correctamente y se mantiene con regularidad durará más que una que se ignore. La mayoría de los problemas de la correa no son causados ​​por el material de la correa en sí, sino por la forma en que se tensa, alinea y limpia.

Tensión y seguimiento

La tensión excesiva es la causa más común de falla prematura de la correa. Las correas de malla metálica se estiran ligeramente durante los primeros ciclos de funcionamiento. La tensión debe ajustarse de modo que la correa permanezca en contacto positivo con el tambor impulsor o las ruedas dentadas, pero no tan apretada como para que las espirales se bloqueen e impidan la flexión natural. Las comprobaciones semanales del recorrido de la correa a lo largo del horno detectarán la desalineación antes de que carcoma los bordes de la correa.

Horarios de limpieza

El fundente de soldadura fuerte, los residuos de aceite y la acumulación de productos alimenticios pueden endurecerse en la superficie de la correa y afectar su movimiento. El método de limpieza recomendado depende del contaminante. Las bandas de procesamiento de alimentos necesitan un lavado regular con detergentes suaves y un enjuague minucioso. Las bandas de tratamiento térmico pueden requerir ciclos de quemado ocasionales para eliminar los depósitos de carbón. El objetivo es el mismo: mantener las juntas de malla libres de movimiento.

Reemplazo planificado

Ningún cinturón de malla metálica dura para siempre. Los registros de seguimiento del espesor, el alargamiento y la condición visual de la correa lo ayudan a planificar los reemplazos durante los períodos de mantenimiento programados en lugar de después de una avería de emergencia. Para los hornos continuos que funcionan las 24 horas del día, tener una correa de repuesto en el lugar suele ser la forma de seguro más barata.

Adquisición de correas de malla metálica: por qué es importante el proveedor

Seleccionar la construcción de correa adecuada es sólo la mitad de la ecuación. La otra mitad es si el proveedor puede traducir las condiciones de su horno en una correa que realmente esté construida para la aplicación. Un proveedor generalista de cinturones puede venderle tamaños estándar, pero un fabricante con una línea de productos estructurada es más fácil de evaluar. Yafei, un fabricante chino con sede en Yangzhou, organiza su gama de correas de malla metálica por tipo de horno, proceso y pieza de trabajo. Esa estructura es útil porque obliga al comprador a pensar en la cinta en los mismos términos que el proveedor del horno: qué horno, qué proceso, qué pieza.

Las categorías de productos en el sitio web de Yafei cubren correas para hornos de sinterización, correas para hornos de tratamiento térmico, correas para hornos de soldadura fuerte, correas de malla de cadena y correas para la industria alimentaria. Las páginas de aplicaciones para soldadura fuerte, procesamiento de alimentos, tratamiento térmico y pulvimetalurgia reflejan una comprensión clara de las condiciones del proceso. Este tipo de organización reduce el riesgo de pedir un cinturón genérico que no se ajuste del todo al equipo.

Recomendación final para su decisión sobre el cinturón de malla metálica

Comience con el proceso, no con el precio. Documente la temperatura del horno, la atmósfera, el peso de la pieza, las dimensiones de la pieza y la velocidad requerida del transportador. Luego compare esas condiciones con las opciones de construcción de la correa. Para líneas de soldadura fuerte y sinterización, utilice una correa con experiencia comprobada en procesos en esas aplicaciones. Para cargas pesadas y transportadores largos, considere estructuras accionadas por cadenas. Para el procesamiento de alimentos, priorice la facilidad de limpieza y el funcionamiento estable a baja temperatura.

Trabaje con un proveedor que le haga preguntas sobre su horno y sus piezas antes de cotizar una correa. Si un proveedor habla sólo sobre el diámetro y el precio del alambre sin discutir la temperatura, la atmósfera y la carga, es posible que la banda aún funcione, pero no lo hará durante el tiempo que debería. Una correa de malla metálica es un componente duradero cuando se selecciona en condiciones reales de funcionamiento. El tiempo dedicado a las especificaciones se amortiza docenas de veces con menos reemplazos y menos paradas no planificadas del horno.
